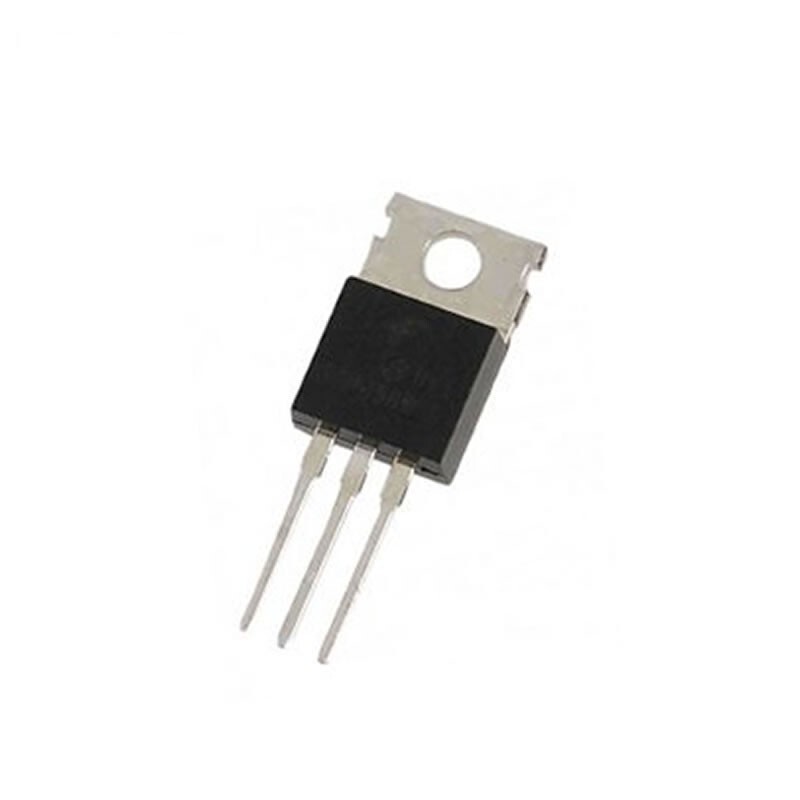

Transistor MOSFET IRF1404 Canal N 190A 40V TO-220

Présentation du MOSFET IRF1404 Canal N 190A 40V

Le MOSFET IRF1404 canal N est un transistor de puissance de la série HEXFET conçu par Infineon (anciennement International Rectifier). Ce composant électronique haute performance offre un courant de drain pouvant atteindre 190A sous une tension de 40V, ce qui en fait l'un des MOSFET les plus robustes de sa catégorie en boîtier TO-220.

Avec une résistance RDS(on) ultra-faible de seulement 0.004 Ohm, ce MOSFET minimise les pertes par effet Joule et améliore considérablement le rendement énergétique de vos montages électroniques. Sa conception en technologie HEXFET lui confère une structure à canaux hexagonaux qui optimise la conduction et la dissipation thermique.

Caractéristiques techniques principales

• Type : MOSFET Canal N (Negative-Positive-Negative)
• Courant de drain continu (Id) : 162 A (limité par boîtier), 202 A (silicium)
• Tension Drain-Source (Vds) : 40 V
• Résistance Drain-Source (Rds on) : 0.004 Ohm
• Tension de grille (Vgs) : ± 20 V
• Dissipation de puissance (Pd) : 333 W
• Boîtier : TO-220AB
• Température de fonctionnement : -55 °C à +175 °C
• Temps de commutation (tr) : 140 ns typique

Applications et usages

Le IRF1404 MOSFET 190A 40V est parfaitement adapté pour les applications exigeantes en électronique de puissance :

• Onduleurs solaires et redresseurs : Sa faible résistance interne et sa rapidité de commutation en font un choix idéal pour les systèmes de conversion d'énergie.
• Variation de vitesse pour moteurs : Compatible avec les contrôleurs de moteurs DC et brushless pour applications robotiques et industrielles.
• Alimentations à découpage (SMPS) : Parfait pour les étages de puissance des alimentations hautes performances.
• Systèmes embarqués : Utilisable dans les projets Arduino, Raspberry Pi et ESP32 nécessitant une commande de puissance élevée.
• Redressement synchrone : Remplace avantageusement les diodes dans les redresseurs pour améliorer le rendement global.
• Projets Maker et DIY : Idéal pour le bricolage électronique, la robotique et les systèmes domotiques au Maroc.

Avantages du MOSFET IRF1404

Ce transistor de puissance offre plusieurs avantages décisifs pour vos projets :

• Rendement optimisé : Le RDS(on) de 0.004 Ohm réduit drastiquement les pertes thermiques et améliore l'efficacité énergétique de vos montages.
• Commutation rapide : Avec un temps de commutation de 140 ns, ce MOSFET convient aux applications nécessitant des fréquences de découpage élevées.
• Robustesse thermique : Sa plage de température de -55°C à +175°C garantit un fonctionnement fiable même dans les conditions les plus exigeantes.
• Polyvalence : Compatible avec une large gamme de projets électroniques, de l'onduleur solaire au variateur de moteur.
• Facilité d'intégration : Son boîtier TO-220 standard permet un montage aisé sur tout type de circuit ou dissipateur thermique.

Compatibilité et intégration

Le MOSFET IRF1404 s'intègre parfaitement dans vos projets électroniques existants. Il est compatible avec les cartes Arduino, Raspberry Pi et ESP32 via un étage de commande adapté. Pour les applications haute puissance, nous recommandons l'utilisation d'un dissipateur thermique adapté pour évacuer efficacement la chaleur générée lors du fonctionnement à fort courant.

Ce composant est un choix idéal pour les électroniciens marocains, que vous soyez à Casablanca, Rabat, Marrakech ou ailleurs. Commandez votre IRF1404 MOSFET 40V pour vos projets d'électronique de puissance dès aujourd'hui.
