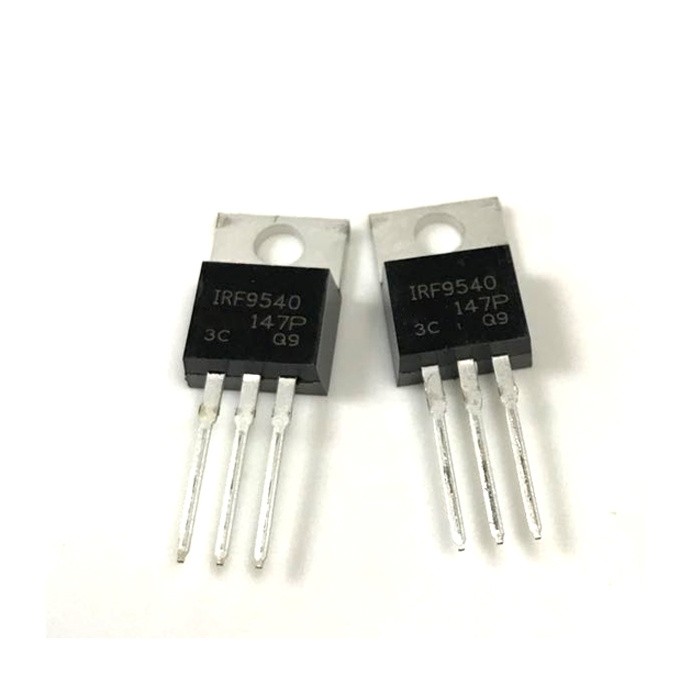

Transistor MOSFET IRF9540N Canal P 23A 100V TO-220

Le transistor MOSFET IRF9540N (RF9540N) est un composant de puissance à canal P (P-Channel) conçu pour les applications exigeantes d'électronique de puissance. Capable de supporter une tension Drain-Source de -100 V et un courant de Drain continu de -23 A, il se distingue par sa faible résistance à l'état passant et sa commutation rapide. Présenté dans un boîtier traversant TO-220, il se monte facilement sur circuit imprimé et sur radiateur pour un refroidissement optimal.

Caractéristiques techniques du IRF9540N

• Tension Drain-Source (VDS) : -100 V
• Courant de Drain continu (ID) : -23 A à 25 °C
• Résistance à l'état passant (RDS(on)) : 0,117 Ω maximum
• Tension Grille-Source (VGS) : ±20 V
• Puissance dissipée : 140 W à 25 °C
• Température de jonction : -55 °C à +175 °C
• Boîtier : TO-220AB (montage traversant)

Pourquoi choisir un MOSFET canal P ?

Le MOSFET de type P-Channel présente un avantage majeur pour le pilotage côté haut (high-side) : la charge est reliée directement à la masse, ce qui simplifie considérablement la conception de vos circuits de puissance. Contrairement à un canal N, il ne nécessite pas de circuit élévateur de tension de grille complexe. Avec un RDS(on) maximal de seulement 0,117 Ω, les pertes par conduction restent faibles, ce qui améliore le rendement énergétique de vos montages et réduit l'échauffement du composant.

Applications typiques

• Commutation de charges de puissance (relais statiques, contacteurs électroniques)
• Variateurs de vitesse de moteurs à courant continu par PWM
• Alimentations DC-DC et convertisseurs de puissance
• Protection contre les inversions de polarité
• Pilotage de bandeaux et projecteurs LED haute puissance
• Contrôleurs de charge pour batteries et systèmes solaires
• Étages de sortie pour onduleurs et régulateurs

Compatible avec vos projets Arduino, Raspberry Pi et ESP32

Ce MOSFET s'intègre parfaitement dans vos projets de robotique, d'Internet des objets (IoT) et d'automatisation. Commandé par un signal logique via une résistance de grille adaptée, il peut piloter des charges bien plus puissantes que ce qu'une sortie Arduino, Raspberry Pi ou ESP32 peut fournir directement. Pour les applications à fréquence de découpage élevée, nous recommandons l'utilisation d'un driver MOSFET afin d'optimiser la commutation et de minimiser les pertes.

Composant d'origine, testé et garanti, ce transistor de puissance est disponible chez abrid.ma, votre boutique de composants électroniques au Maroc. Que vous soyez à Casablanca, Rabat, Marrakech, Tanger ou ailleurs, profitez d'une expédition rapide et d'un service client réactif pour tous vos projets maker et professionnels.
