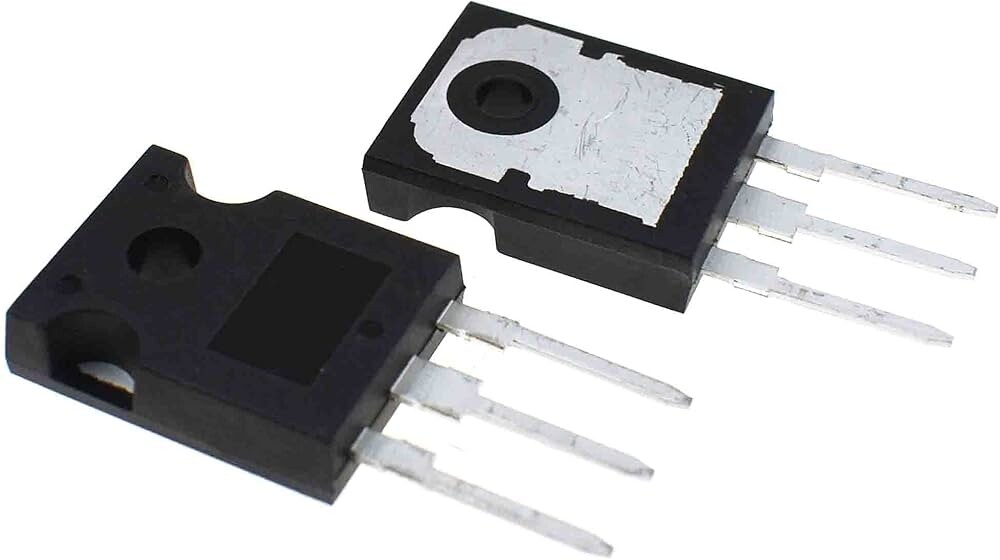

IGBT de puissance RJH60F5DPQ 600V 80A

Le RJH60F5DPQ est un transistor IGBT de puissance de haute performance conçu pour les applications électroniques professionnelles et industrielles exigeantes. Avec ses caractéristiques techniques avancées, ce module IGBT répond aux besoins des projets nécessitant une gestion de puissance efficace et fiable.

Caractéristiques principales du IGBT RJH60F5DPQ

Ce transistor IGBT de puissance 60F5 se distingue par sa capacité à gérer des tensions et courants élevés, ce qui en fait un choix privilégié pour les applications industrielles et professionnelles. Sa conception optimisée assure une performance stable même dans des conditions de fonctionnement exigeantes.

Spécifications techniques détaillées

• Tension Collecteur-Émetteur (Vce) : 600V pour une gestion sûre des hautes tensions
• Courant de Collecteur (Ic) : 80A à 25°C / 40A à 100°C pour une puissance constante
• Courant Pulsé (Ic pulse) : 160A pour gérer les pics de courant
• Tension de saturation Vce(sat) : 1.7V (typique) pour une efficacité optimale
• Puissance maximale (Pd) : 260W à 25°C pour des applications exigeantes
• Vitesse de commutation : Haute vitesse pour une réponse rapide
• Température de fonctionnement : -55°C à +150°C pour une large plage d'utilisation
• Diode de roue libre intégrée : Oui, avec récupération rapide
• Boîtier : TO-247 (T-packaged) pour une dissipation thermique efficace

Applications principales

Le IGBT RJH60F5 trouve son utilité dans de nombreuses applications industrielles et électroniques professionnelles :

• Onduleurs de puissance pour la conversion DC/AC
• Convertisseurs DC/DC de haute puissance
• Plaques à induction et chauffage électrique
• Commande de moteurs industriels et électriques
• Systèmes d'alimentation à découpage (SMPS)
• Équipements de soudage par points
• Dispositifs médicaux de puissance

Avantages techniques

Ce module IGBT de puissance présente plusieurs avantages techniques significatifs pour vos projets électroniques :

Performance et fiabilité

Le RJH60F5DPQ offre une excellente stabilité thermique et électrique, garantissant une durée de vie prolongée même dans des environnements industriels difficiles. Sa construction robuste assure une protection contre les surtensions et les surchauffes.

Compatibilité et intégration

Ce transistor IGBT est compatible avec les systèmes de commande standard et s'intègre facilement dans vos circuits existants. Sa diode de roue libre intégrée simplifie la conception des circuits de commutation et améliore l'efficacité globale.

Applications au Maroc

Pour les professionnels marocains de l'électronique, le IGBT 60F5 représente une solution adaptée aux besoins locaux :

• Maintenance industrielle et réparation d'équipements
• Développement de prototypes électroniques
• Enseignement technique supérieur
• Fabrication d'équipements spécialisés
• Automatisation industrielle

Conseils d'installation et utilisation

Pour garantir une performance optimale du RJH60F5DPQ IGBT :

• Assurez-vous d'une dissipation thermique adéquate (radiateur si nécessaire)
• Respectez les polarités indiquées sur le boîtier TO-247
• Utilisez un circuit de protection approprié contre les surtensions
• Contrôlez la température de fonctionnement dans les spécifications recommandées
• Suivez les bonnes pratiques de soudage pour composants de puissance

Le transistor IGBT de puissance RJH60F5DPQ est disponible chez abrid.ma, votre partenaire pour les composants électroniques professionnels au Maroc. Nous garantissons des produits authentiques et de qualité, avec un service technique pour vous accompagner dans vos projets.
