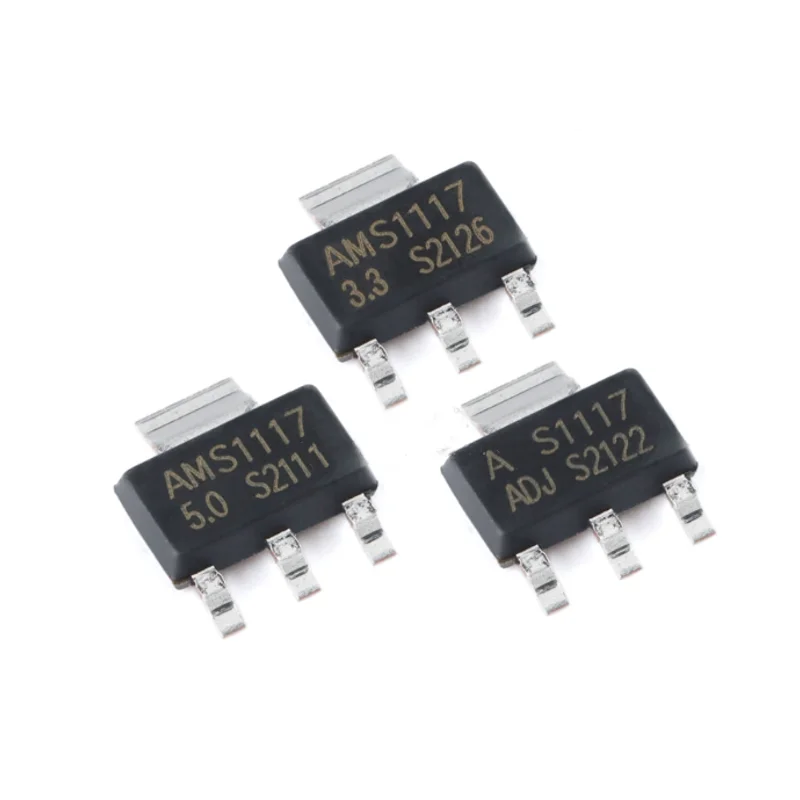

Régulateur AMS1117 LDO SOT-223 - 3.3V / 5V / 1.5V / ADJ

Présentation du régulateur AMS1117 SOT-223

Le AMS1117 est un régulateur de tension linéaire de type LDO (Low Dropout) très apprécié des makers, hobbyistes et professionnels de l'électronique. Présenté en boîtier CMS SOT-223, ce composant compact est idéal pour toutes vos applications embarquées nécessitant une alimentation stable et précise.

Disponible en plusieurs variantes de tension de sortie — 3.3V, 5V, 1.5V et version ajustable (ADJ) — ce régulateur s'adapte à une multitude de besoins, que ce soit pour alimenter un microcontrôleur, un module WiFi ou un capteur IOT.

Caractéristiques techniques principales

• Type : Régulateur LDO (faible chute de tension)
• Tensions fixes : 1.5V, 3.3V, 5.0V
• Version ajustable (ADJ) : Tension de sortie réglable via un pont diviseur
• Courant de sortie maximal : 800 mA à 1 A
• Tension d'entrée maximale : 18 V
• Tension de chute (Dropout) : 1.1 V typique
• Boîtier : SOT-223 (montage en surface CMS)
• Précision : ±1 %
• Plage de température : -40 °C à +125 °C
• Protections intégrées : Limitation de courant et arrêt thermique

Pourquoi choisir l'AMS1117 pour vos projets ?

Ce régulateur est particulièrement adapté aux projets Arduino, ESP32, ESP8266, Raspberry Pi Pico, ainsi qu'à tous vos montages à base de microcontrôleurs. Grâce à sa faible tension de chute (dropout), il peut fournir une tension stable même lorsque la tension d'entrée est proche de la tension de sortie, ce qui réduit les pertes et améliore le rendement énergétique de vos circuits.

Son boîtier SOT-223 permet un montage facile sur PCB, que ce soit à la main ou par refusion. Il est compatible avec les breadboards via des adaptateurs CMS, ce qui le rend accessible aussi bien pour le prototypage rapide que pour la production en série.

Applications courantes

• Alimentation de cartes de développement (Arduino, ESP32, NodeMCU)
• Régulation de tension dans les modules IoT et capteurs connectés
• Projets robotique et drones
• Convertisseur 5V vers 3.3V pour interfaces logiques
• Alimentation de circuits intégrés et capteurs analogiques
• Réparation et maintenance de cartes électroniques
• Projets DIY et maker au Maroc

Versions disponibles

AMS1117-3.3 : Sortie fixe 3.3V — idéal pour alimenter ESP32, ESP8266, capteurs 3.3V
AMS1117-5.0 : Sortie fixe 5V — parfait pour Arduino Uno, Nano, capteurs 5V
AMS1117-1.5 : Sortie fixe 1.5V — pour mémoires et circuits basse tension
AMS1117-ADJ : Version ajustable — tension réglable de 1.25V à 12V via résistances externes

Conseils d'utilisation

Pour un fonctionnement optimal, il est recommandé d'ajouter des condensateurs de découplage en entrée (10 µF) et en sortie (22 µF) comme préconisé dans la fiche technique du composant. Veillez également à ne pas dépasser la puissance dissipable maximale ; au-delà de 500 mA, un dissipateur thermique ou une ventilation peut être nécessaire selon la tension d'entrée.

Que vous soyez un maker marocain passionné d'électronique, un étudiant en génie électrique ou un professionnel, le régulateur AMS1117 SOT-223 est un composant fiable et économique pour toutes vos alimentations stabilisées. Commandez dès maintenant sur abrid.ma et recevez votre commande rapidement partout au Maroc.
