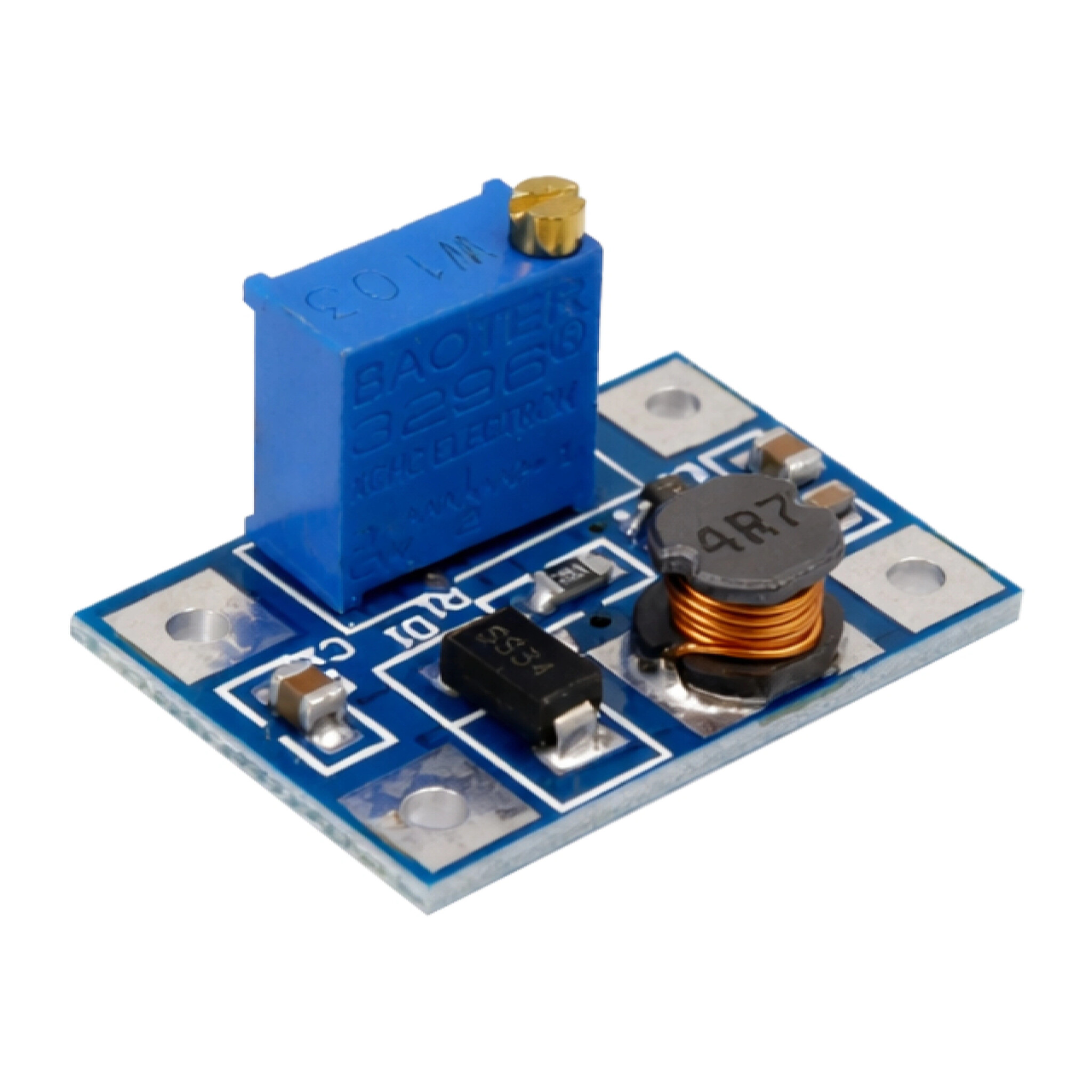

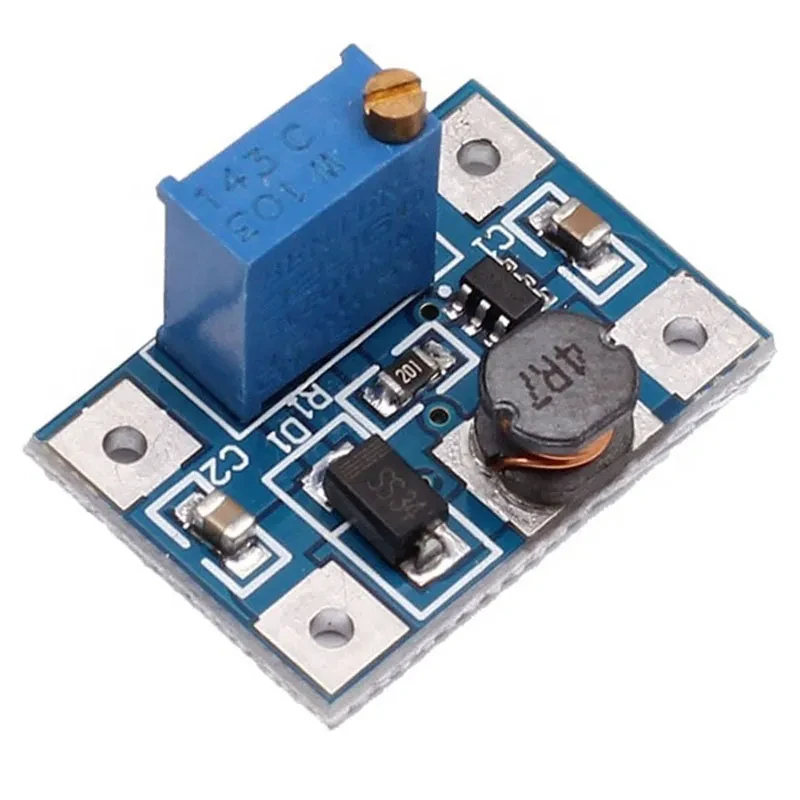

Module Convertisseur Boost SX1308 - 2A Sortie Haute Puissance

Le module Convertisseur Boost SX1308 est un composant essentiel pour tout passionné d'électronique au Maroc. Ce circuit imprimé compact et efficace résout un problème courant : comment alimenter un dispositif nécessitant une tension plus élevée que celle fournie par votre batterie ou source d'alimentation principale. Grâce à son design basé sur le circuit intégré SX1308, ce module élève une tension d'entrée basse (à partir de 0.5V) vers une tension de sortie réglable pouvant atteindre 28V, avec un courant de sortie pouvant aller jusqu'à 2A. Sa simplicité d'utilisation et sa robustesse en font un incontournable pour les makers, les étudiants en ingénierie et les professionnels.

Fonctionnement et Avantages Techniques

Le coeur de ce module est le circuit intégré SX1308, un contrôleur de tension boost (élévateur) synchrone. Contrairement à des solutions basiques, sa topologie synchrone intègre un MOSFET à faible résistance interne, ce qui réduit significativement les pertes par conduction et améliore l'efficacité énergétique, pouvant atteindre 96% dans des conditions optimales. Cela se traduit par moins de chaleur dissipée et une autonomie prolongée pour vos projets sur batterie. Le potentiomètre bleu multibroches permet un réglage fin et stable de la tension de sortie. Une LED d'alimentation rouge indique lorsque le module est sous tension, et des connecteurs à vis facilitent le câblage des entrées et sorties.

Pourquoi Choisir ce Module SX1308 ?

Plusieurs raisons font de ce module boost un choix privilégié pour l'achat en ligne d'électronique au Maroc :

• Haute Efficacité : Jusqu'à 96%, préservant l'énergie de vos batteries et limitant l'échauffement.
• Sortie Courant Élevé : Capable de délivrer jusqu'à 2A, suffisant pour alimenter la plupart des capteurs, moteurs et petits appareils.
• Large Plage de Tension : Fonctionne avec des sources très basses (une pile AA presque vide) pour générer la tension requise.
• Stabilité : Conception avec condensateurs de filtrage pour une sortie stable et propre, cruciale pour les microcontrôleurs sensibles.
• Rapport Qualité-Prix : Une solution professionnelle et fiable à un coût très accessible pour les projets électroniques.

Applications Possibles

La polyvalence du module SX1308 ouvre la porte à de nombreuses applications créatives et pratiques :

• Alimentation de Modules : Faire fonctionner un module WiFi ou GSM 5V/12V à partir d'une seule pile Lithium 3.7V.
• Projets sur Piles : Alimenter un projet Arduino nécessitant 5V ou 12V avec un pack de piles AA en série (3-4.5V).
• Récupération de Tension : Exploiter pleinement des batteries anciennes ou des panneaux solaires à faible tension.
• Alimentation LED : Piloter des bandeaux LED ou des LED haute puissance nécessitant une tension constante supérieure à la source.
• Prototypage et Tests : Source de tension ajustable pour banc d'essais en laboratoire ou atelier d'électronique.

Compatibilité

Ce module est universel et s'intègre parfaitement dans un large écosystème :

• Plateformes de Développement : Arduino (Uno, Nano, Mega), Raspberry Pi (pour alimenter des périphériques externes), ESP32, ESP8266.
• Sources d'Entrée : Piles (AA, AAA, Lithium 18650), batteries Li-Po, adaptateurs USB, panneaux photovoltaïques, sorties d'autres alimentations.
• Charges de Sortie : Capteurs, petits moteurs DC, servomoteurs, amplificateurs opérationnels, circuits intégrés, afficheurs LCD.

Conseils d'Utilisation et de Sécurité

Pour une expérience optimale et durable avec votre module boost SX1308 :

• Réglage Préalable : Avant de connecter votre charge, réglez la tension de sortie à l'aide d'un multimètre. Tournez le potentiomètre doucement dans le sens des aiguilles d'une montre pour augmenter la tension.
• Respect des Limites : Ne dépassez pas la tension d'entrée maximale (5V pour ce module spécifique) ni le courant de sortie maximal de 2A en continu pour éviter la surchauffe.
• Dissipation Thermique : Pour des courants soutenus proches de 2A, envisagez d'ajouter un petit dissipateur thermique sur la puce ou une ventilation passive.
• Câblage : Utilisez des fils d'une section adaptée au courant (au moins 22 AWG) et vérifiez la polarité (IN+/IN-, OUT+/OUT-). Une inversion peut endommager le module.
• Pour les Débutants : Commencez avec des tensions et courants modestes pour vous familiariser avec le fonctionnement. C'est un excellent outil d'apprentissage sur les alimentations à découpage.

En intégrant ce module SX1308 dans vos créations électroniques, vous gagnez en flexibilité et en fiabilité. Que vous soyez à Casablanca, Rabat ou Marrakech, Abrid.ma vous propose ce composant de qualité pour faire passer vos projets au niveau supérieur.
