Relais SMIH-12VDC-SL-C 12V 16A 8 broches pour Arduino et IoT

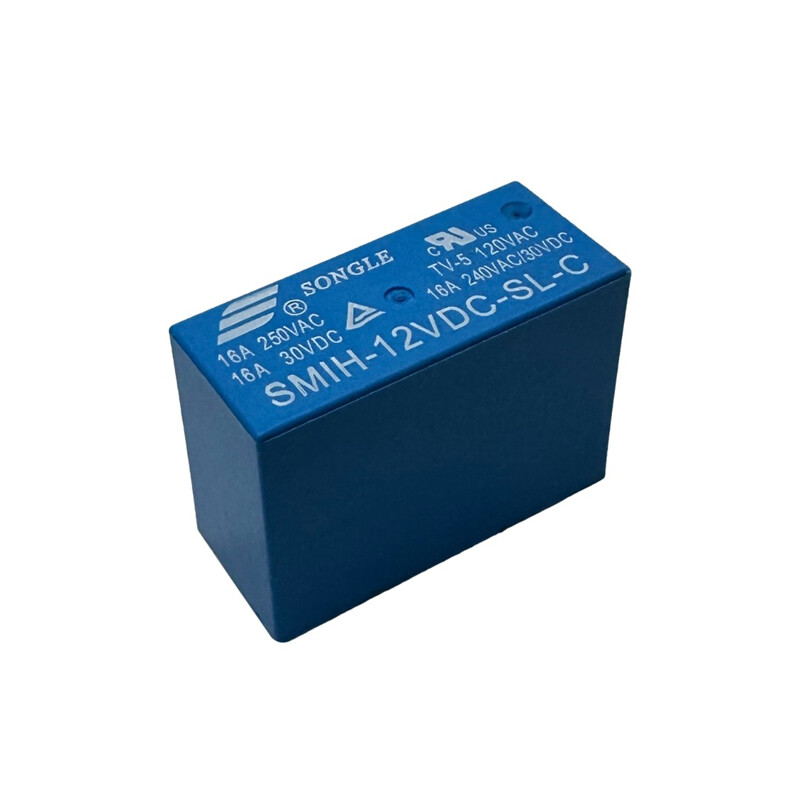

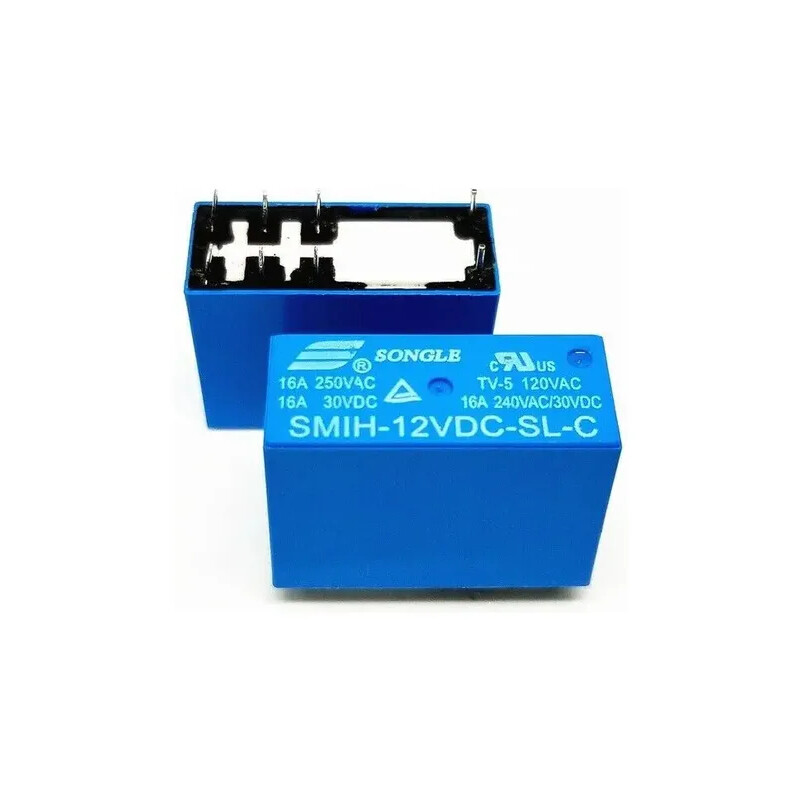

Présentation du relais SMIH-12VDC-SL-C

Le relais SMIH-12VDC-SL-C est un relais électromécanique compact conçu pour commuter des charges jusqu'à 16A sous une tension de bobine de 12V DC. Avec ses 8 broches et sa configuration DPDT (Double Pole Double Throw), il offre une flexibilité maximale pour vos circuits de commande et de puissance.

Idéal pour les projets de domotique, l'automatisme industriel et les applications IoT, ce relais s'intègre parfaitement dans vos montages sur PCB grâce à son format traversant standard.

Caractéristiques techniques

• Modèle : SMIH-12VDC-SL-C
• Tension de bobine : 12 VDC
• Courant de commutation max : 16 A
• Tension de commutation max : 250 VAC / 30 VDC
• Configuration des contacts : DPDT (2 Form C)
• Nombre de broches : 8 pins
• Résistance de contact : 100 mΩ max
• Matériau des contacts : Alliage d'argent (AgSnO2)
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions : 29 x 12,8 x 25,5 mm
• Poids : 14 g

Applications et usages

Ce relais 12V 16A est parfait pour :

• Commande de charges résistives et inductives (moteurs, lampes, pompes)
• Projets Arduino, Raspberry Pi et ESP32
• Systèmes de domotique et commande d'éclairage
• Automatismes industriels et tableaux de contrôle
• Modules de sécurité et d'isolation de circuits
• Projets DIY et maker au Maroc

Pourquoi choisir ce relais ?

Le SMIH-12VDC-SL-C se distingue par sa robustesse et sa fiabilité dans le temps. Ses contacts en alliage d'argent garantissent une excellente conductivité et une longue durée de vie, même lors de commutations fréquentes. Sa faible puissance de bobine (0,72 W) le rend économe en énergie, idéal pour les systèmes alimentés par batterie ou alimentations 12V.

Avec une plage de température de -40°C à +85°C, il supporte les environnements les plus exigeants, que ce soit dans un boîtier de commande industriel ou un projet extérieur connecté.

Compatibilité et intégration

Ce relais s'utilise facilement avec :

• Des cartes Arduino Uno, Mega, Nano via un transistor driver
• Des modules ESP32 et ESP8266 pour projets IoT
• Des Raspberry Pi avec un circuit d'adaptation
• Des systèmes de contrôle PLC et automates

Pour piloter ce relais depuis une sortie numérique (3,3V ou 5V), nous recommandons l'utilisation d'un transistor NPN (type 2N2222 ou BC547) avec une diode de roue libre (1N4007) pour protéger votre circuit de commande.

Livraison au Maroc

Commandez votre relais SMIH-12VDC-SL-C sur abrid.ma et bénéficiez d'une livraison rapide partout au Maroc, de Casablanca à Rabat, Marrakech, Tanger et toutes les autres villes. Idéal pour vos projets d'électronique, d'impression 3D et d'IoT.
