Diode DB3 DIAC 204AH DO-35 - Déclencheur Bidirectionnel pour Triacs

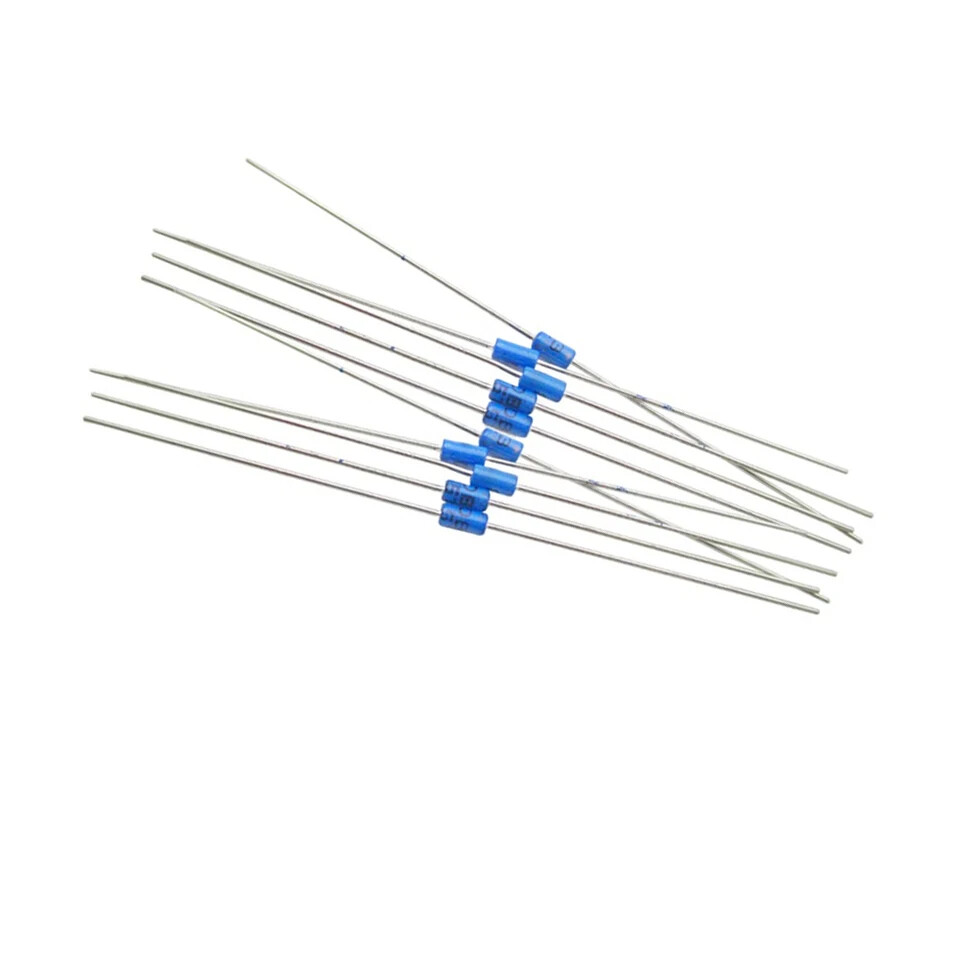

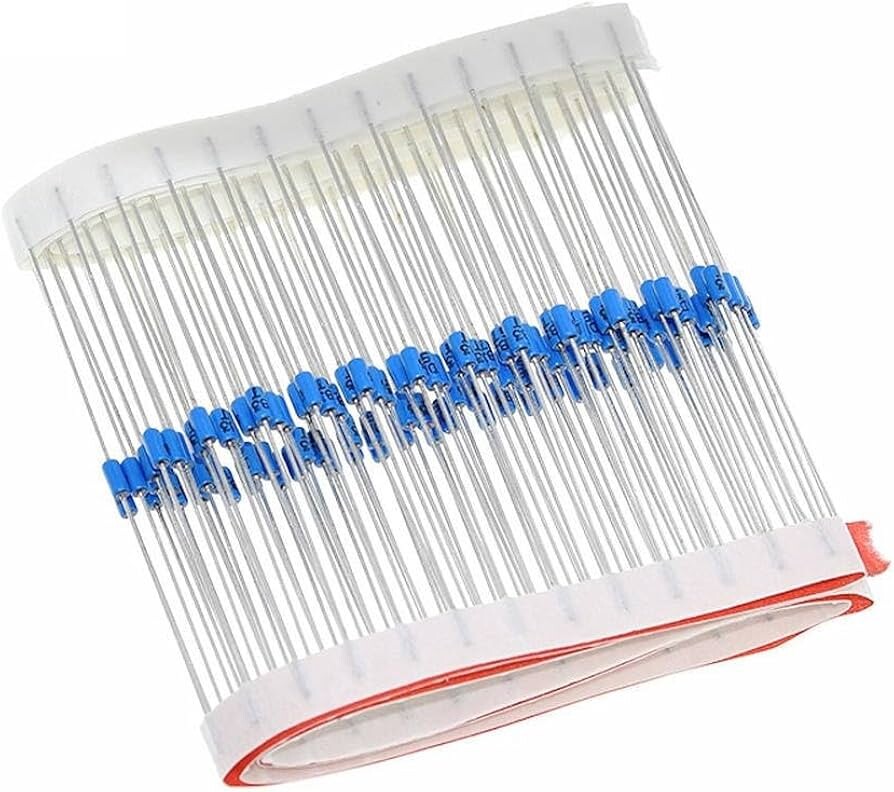

Cette diode DIAC DB3 204AH en boîtier DO-35 (verre) est un composant de déclenchement bidirectionnel indispensable pour les circuits de commande de thyristors et triacs. Avec sa tension de rupture typique de 32V (plage 28-36V), elle assure un déclenchement fiable et précis de vos dispositifs de puissance.

Caractéristiques techniques principales :

• Boîtier : DO-35 (verre) - Dimensions : 60mm × 2mm × 2mm
• Tension de rupture (VBO) : 28V à 36V (typique 32V)
• Courant de crête répétitif : 2A (impulsion de 100µs)
• Courant de rupture maximal : 50µA
• Tension de sortie minimale : 5V
• Puissance dissipée : 150mW
• Plage de température : -40°C à +125°C
• Symétrie de tension : ±3V pour un déclenchement équilibré

Applications principales :

Contrôle d'éclairage :

Parfait pour les circuits de gradateurs de lumière (dimmers) domestiques et industriels. Le DIAC DB3 assure un déclenchement précis des triacs pour un contrôle progressif de l'intensité lumineuse.

Variation de vitesse :

Essentiel dans les variateurs de vitesse pour moteurs AC monophasés, permettant un contrôle progressif de la vitesse de rotation.

Starters fluorescents :

Utilisé dans les circuits de démarrage des tubes fluorescents pour générer l'impulsion de haute tension nécessaire à l'allumage.

Projets IoT et électronique embarquée :

Compatible avec les projets Arduino, Raspberry Pi et ESP32 pour le contrôle de charges AC via des modules de relais ou des optocoupleurs.

Avantages du DIAC DB3 :

• Déclenchement symétrique : Même caractéristique dans les deux polarités
• Fiabilité éprouvée : Technologie mature avec des décennies d'utilisation industrielle
• Compatibilité universelle : Fonctionne avec la plupart des triacs et thyristors du marché
• Installation simple : Boîtier DO-35 standard facile à souder
• Rapport qualité-prix : Solution économique pour le contrôle de puissance

Circuit type de base :

Le DIAC DB3 s'utilise généralement en série avec un potentiomètre et un condensateur pour créer un circuit de retard de phase. Lorsque la tension aux bornes du condensateur atteint la tension de rupture du DIAC, celui-ci conduit et déclenche le triac, permettant ainsi le contrôle de la puissance délivrée à la charge.

Compatibilité et conseils d'utilisation :

Ce DIAC DB3 est compatible avec les triacs courants comme les BT136, BT138, TIC226, et autres modèles similaires. Pour une utilisation optimale, respectez les valeurs maximales spécifiées et protégez le circuit contre les surtensions transitoires avec des varistances appropriées.

Note importante : Ce composant est conçu pour le contrôle de circuits basse tension (côté commande). Pour le contrôle de charges AC secteur (220V), utilisez toujours des isolations galvaniques appropriées (optocoupleurs) et respectez les normes de sécurité électrique.
