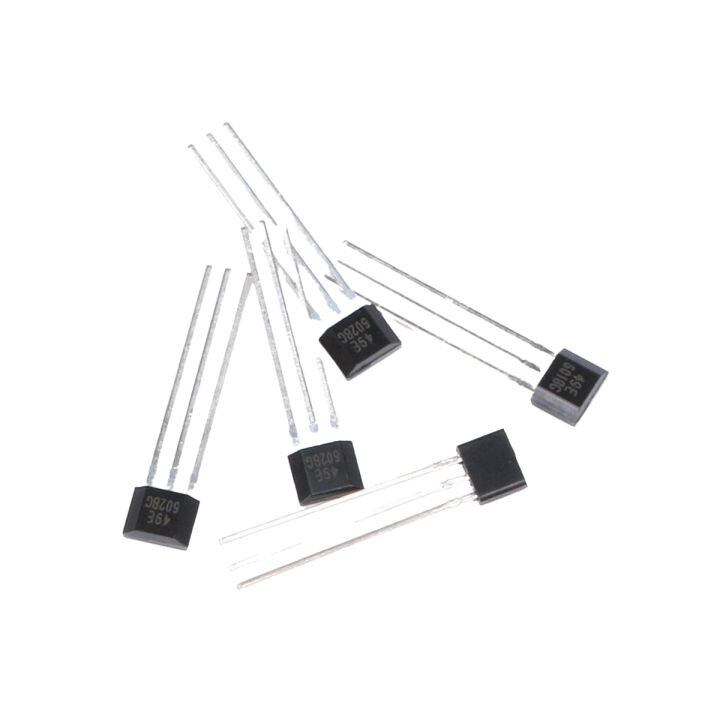

SS49E Capteur à Effet Hall Linéaire 49E - Détection Champ Magnétique

Le SS49E Capteur à Effet Hall Linéaire 49E est un composant électronique de précision conçu pour détecter et mesurer l'intensité d'un champ magnétique avec une sortie analogique proportionnelle. Ce capteur ratiométrique, logé dans un boîtier TO-92S compact à 3 broches, est un incontournable pour tout projet de mesure magnétique en électronique embarquée.

Caractéristiques techniques

• Tension d'alimentation : 3.0 V à 6.5 V
• Sortie : Analogique ratiométrique
• Sensibilité : 1.4 à 2.5 mV/Gauss (typique 1.8)
• Plage de mesure : ±650 à ±1000 Gauss
• Température : -40°C à +85°C
• Boîtier : TO-92S (3 broches)

Pourquoi choisir le capteur SS49E ?

Contrairement à un capteur à effet Hall numérique (type interrupteur), le SS49E fournit une tension de sortie continue et linéaire qui varie en fonction de la force du champ magnétique détecté. Cela permet des mesures précises et nuancées, idéales pour des applications de positionnement, de détection de rotation ou de mesure de courant.

Applications courantes

• Détection de position linéaire et angulaire
• Mesure de courant sans contact
• Détection de rotation de moteur et mesure de vitesse
• Capteur de proximité magnétique
• Projets IoT et domotique
• Robotique et automatisation

Compatibilité et utilisation

Grâce à sa sortie analogique et sa plage de tension d'alimentation large (3V à 6.5V), le capteur SS49E est parfaitement compatible avec :

• Arduino (Uno, Nano, Mega, etc.)
• ESP32 et ESP8266
• Raspberry Pi (via ADC externe)
• STM32, PIC, et autres microcontrôleurs

Il suffit de connecter la broche VCC à l'alimentation, GND à la masse, et la broche OUT à une entrée analogique de votre microcontrôleur. La tension lue sur la broche de sortie est directement proportionnelle au champ magnétique détecté, ce qui facilite grandement le traitement logiciel.

Avantages du SS49E pour les makers marocains

Le capteur à effet Hall linéaire 49E est un excellent choix pour les passionnés d'électronique au Maroc. Son faible coût, sa robustesse et sa facilité d'utilisation en font un composant idéal aussi bien pour les débutants que pour les projets avancés. Que vous travailliez sur un compteur de tours, un capteur de vitesse pour moteur, ou un système de détection de position, le SS49E répondra à vos besoins avec une fiabilité remarquable.

Idéal pour :

• Les makers et bricoleurs en électronique
• Les projets robotiques et drones
• Les systèmes de sécurité et de contrôle d'accès
• La mesure de courant dans les alimentations
• L'enseignement et la formation en électronique

Commandez votre SS49E Capteur à Effet Hall Linéaire sur abrid.ma et profitez d'une livraison rapide partout au Maroc. Un composant fiable, performant et prêt à être intégré dans vos projets les plus ambitieux.
