Module ultrason étanche JSN-SR04T (20-600 cm) – Capteur de distance 5 V

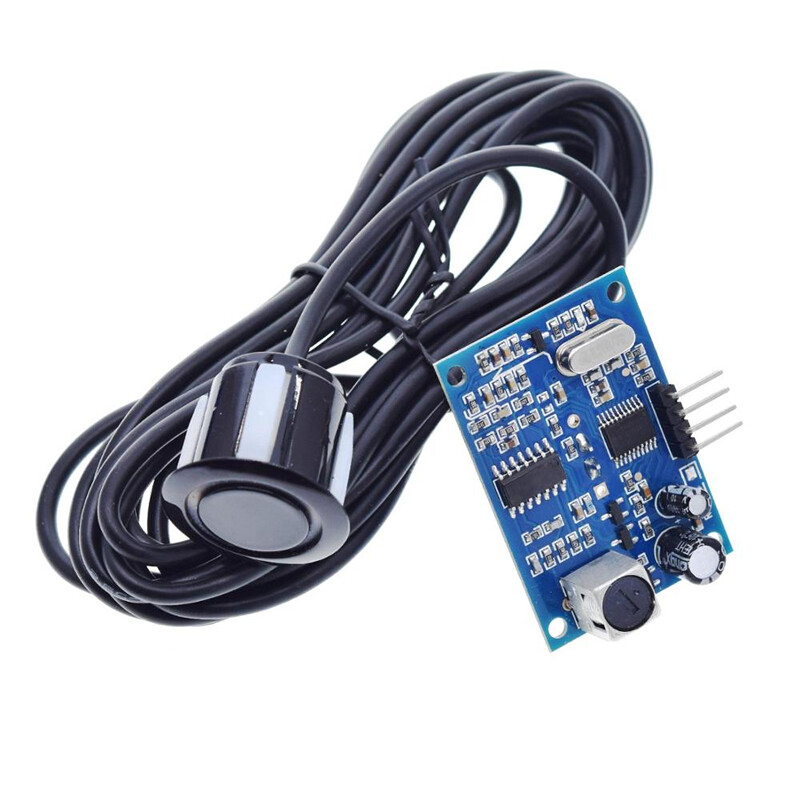

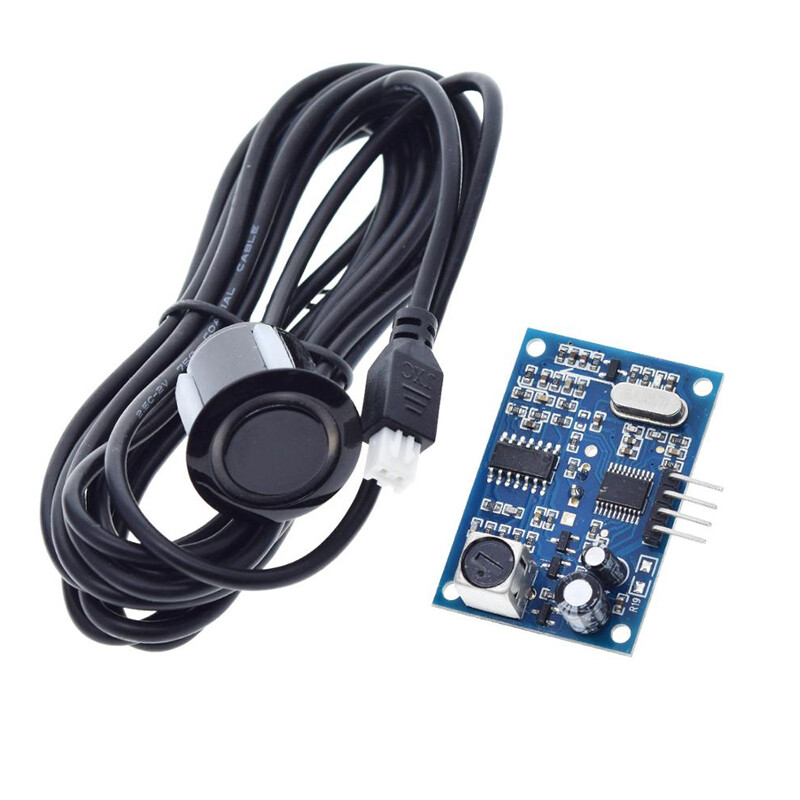

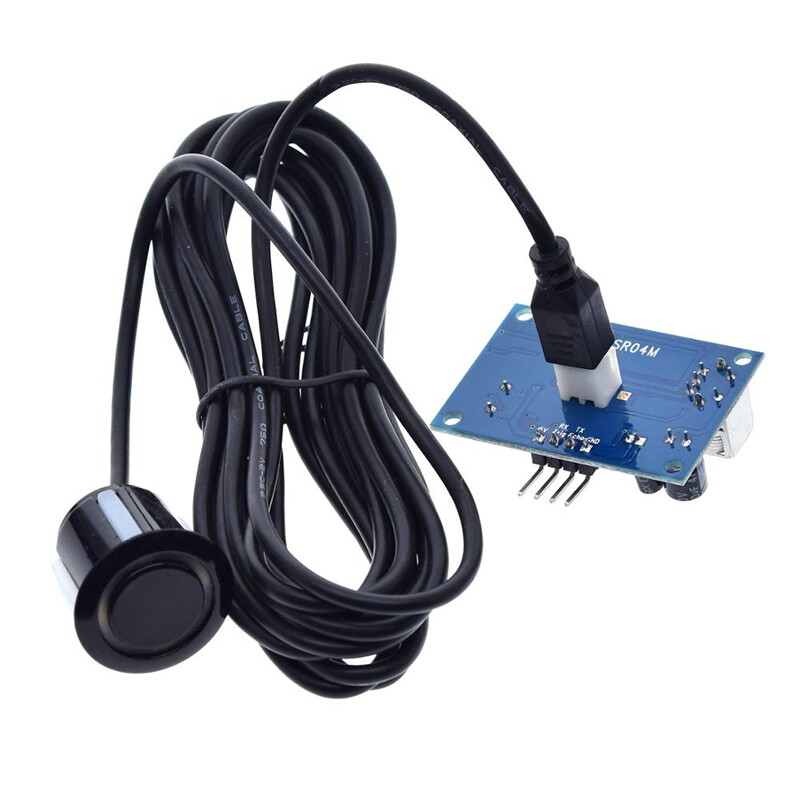

Le JSN-SR04T (aussi référencé AJ-SR04M) est la version « tout-terrain » du célèbre capteur HC-SR04 : il intègre une sonde ultrasonique IP65 moulée en résine époxy et connectée à la carte électronique par un câble de 2,5 m. Cette conception garantit une mesure fiable même dans les environnements humides, poussiéreux ou exposés à des éclaboussures, là où les modules classiques seraient rapidement oxydés.

Fonctionnant sous 3 V-5,5 V et consommant moins de 30 mA, il émet une salve à 40 kHz, puis calcule le temps d’écho pour déterminer la distance : de 20 cm (zone aveugle < 20 cm) jusqu’à 600 cm, avec une résolution de 5 mm et une précision typique de ±1 cm.​

 Sa sortie Trigger/Echo TTL 0-5 V se pilote exactement comme un HC-SR04 : un pulse > 10 µs sur TRIG lance la mesure, le module retourne un pulse proportionnel sur ECHO (≈ 58 µs par centimètre).

Pourquoi choisir le JSN-SR04T ?

• Étanchéité IP65 : sonde encapsulée, idéale pour réservoirs, parkings, robots d’extérieur.
• Grande portée (6 m) avec angle < 50 ° pour cibler efficacement un objet.​
• Double compatibilité tension (3-5,5 V) : fonctionne avec la majorité des microcontrôleurs sans convertisseur de niveau.​
• Faible bruit et anti-parasitage : filtrage et régulateur LDO intégrés réduisent les fausses détections.
• Modes avancés (version 3.0) : possibilité de passer en mode UART ou PWM via résistance SEL (voir datasheet).​

Applications populaires

• Mesure de niveau d’eau dans citernes, piscines ou systèmes hydroponiques.
• Détection d’obstacle sur robots mobiles, drones et voitures RC.
• Aide au stationnement et radars de recul DIY.
• Gestion de silo ou de bac à granulés en chauffage biomasse.
• Compteurs de personnes ou barrières virtuelles en intérieur/extérieur.
