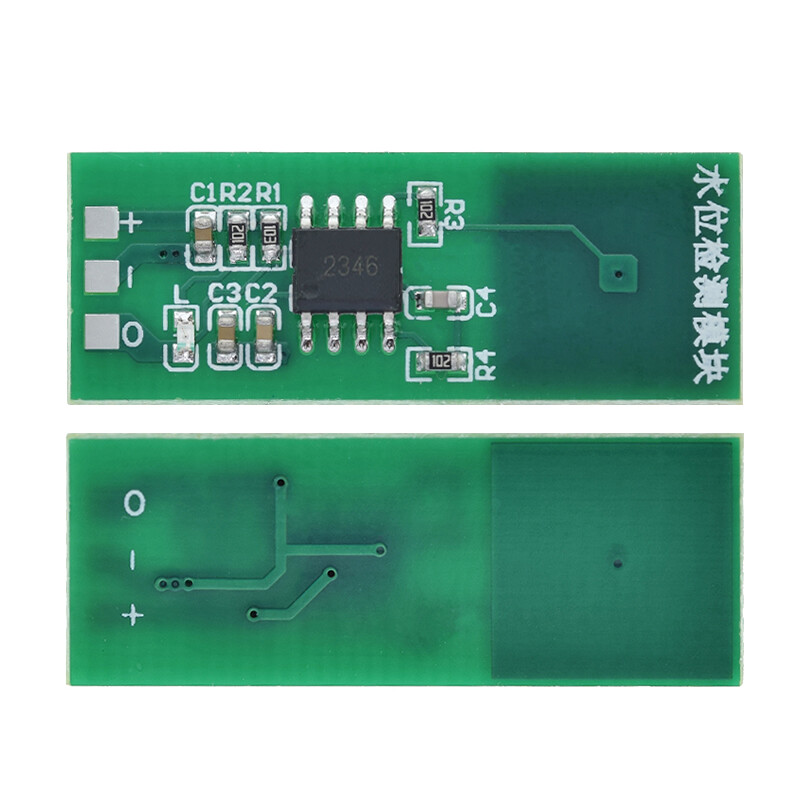

Capteur niveau d’eau capacitif non-contact M03 3-5 V

Le M03 est un capteur de niveau d’eau capacitif non-contact qui remplace avantageusement flotteurs mécaniques et sondes immergées. Grâce à la variation de capacité induite par la présence d’un liquide derrière une paroi non métallique, le M03 commute sa sortie open-drain : niveau haut (pull-up) lorsque la paroi est sèche, niveau bas dès que le liquide atteint la zone de détection. Aucune pièce mobile, aucune corrosion !

Fonctionnant entre 3,3 V et 5 V DC, le module s’intègre directement aux microcontrôleurs 3,3 V (ESP32, RP2040, STM32) comme aux cartes 5 V (Arduino UNO, Mega). Cela en fait la version basse tension du populaire M04 (3,3-26 V), parfaite pour projets alimentés par batterie ou power-bank.​

• La distance de détection dépend de l’épaisseur du récipient : typiquement 3 mm à 4,5 mm pour du plastique ABS, PET ou acrylique, et jusqu’à 2 mm pour du verre.​
•  Le boîtier ultra-compact 10 × 30 mm se fixe en quelques secondes grâce à l’adhésif double face fourni ou par un simple support imprimé 3D.​
• Basse tension 3,3-5 V : aucun convertisseur de niveau requis, autonomie maximale sur batterie.​
• Zéro contact, zéro maintenance : pas d’oxydation ni d’encrassement, même avec de l’eau chargée ou chlorée.
• Plage thermique –40 °C → +85 °C : fiable dans un congélateur comme dans une machine à café.​
• Sortie open-drain universelle : pilote directement une entrée GPIO, un opto-coupleur ou un relais.​
• Format miniature (2,2 g) : se glisse partout, y compris dans les robots compacts ou boîtiers fermés.

Applications typiques

• Réservoirs d’imprimantes 3D : détection de manque de résine ou de liquide de refroidissement.
• Aquariums / vivariums : arrêt de chauffage à niveau bas ou alerte sur smartphone.
• Machines à café, bouilloires : sécurité manque d’eau sans contact alimentaire.
• Systèmes d’irrigation & hydroponie : déclenchement de pompe ou vanne dès que le bac se vide.
• Power-banks DIY, robots explorateurs : consommation ultra-faible pour projets nomades.

Mise en œuvre express

Nettoyez la zone externe de la cuve.

Collez le M03 ; flèche ▲ vers le haut.

Branchez Rouge = VCC, Noir = GND, Jaune = OUT.

Ajoutez une résistance pull-up 10 kΩ si votre carte n’en possède pas (pinMode(pin, INPUT_PULLUP) suffit côté Arduino).

Testez : if(digitalRead(OUT)==LOW) { /* eau détectée */ }.
