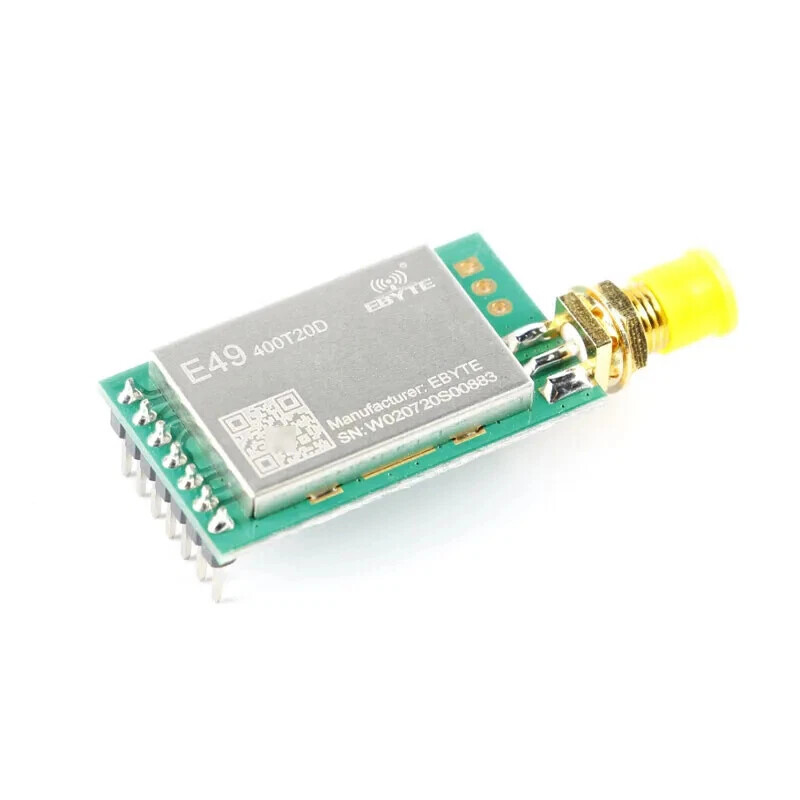

Module RF 433 MHz EBYTE E49-400T20D – 100 mW, 2,5 km, UART
Transceiver longue portée 433 MHz en format DIP 36 × 21 mm avec connecteur SMA, puissance 100 mW et interface UART TTL : atteignez 2,5 km de portée pour vos applications IoT, télémétrie ou robotique.
Description
Le E49-400T20D d’EBYTE est un module radio 433 MHz plug-in prêt à l’emploi qui transforme en quelques minutes n’importe quel microcontrôleur ou automate en nœud sans fil longue distance. Son émetteur 20 dBm (100 mW) associé à une modulation GFSK et à une sensibilité de -117 dBm offre un lien fiable jusqu’à 2,5 km en champ libre avec antenne 5 dBi
Performance industrielle, consommation maîtrisée
- Alimentation 2,6 – 5,5 V, idéale pour les cartes 3,3 V comme ESP32 ou 5 V comme Arduino UNO.
- Courant TX 75 mA / RX 12 mA et sommeil 0,7 µA, parfait pour les stations sur batterie
- Débits aériens 1,2 kbps à 200 kbps et UART jusqu’à 115 kbps : choisissez le meilleur compromis portée/vitesse.
- Quatre modes : transparent, WOR (veille radio), configuration AT et veille profonde pour économiser l’énergie.
Intégration plug-and-play
Le brochage DIP pas 2,54 mm se câble directement sur breadboard ou platine perforée ; les broches M0/M1 permettent de basculer de mode sans reprogrammer. L’interface UART TTL accepte 3,3 V et tolère 5 V, simplifiant la connexion avec STM32, ESP8266, Raspberry Pi ou PLC Modbus.
Format robuste pour terrain exigeant

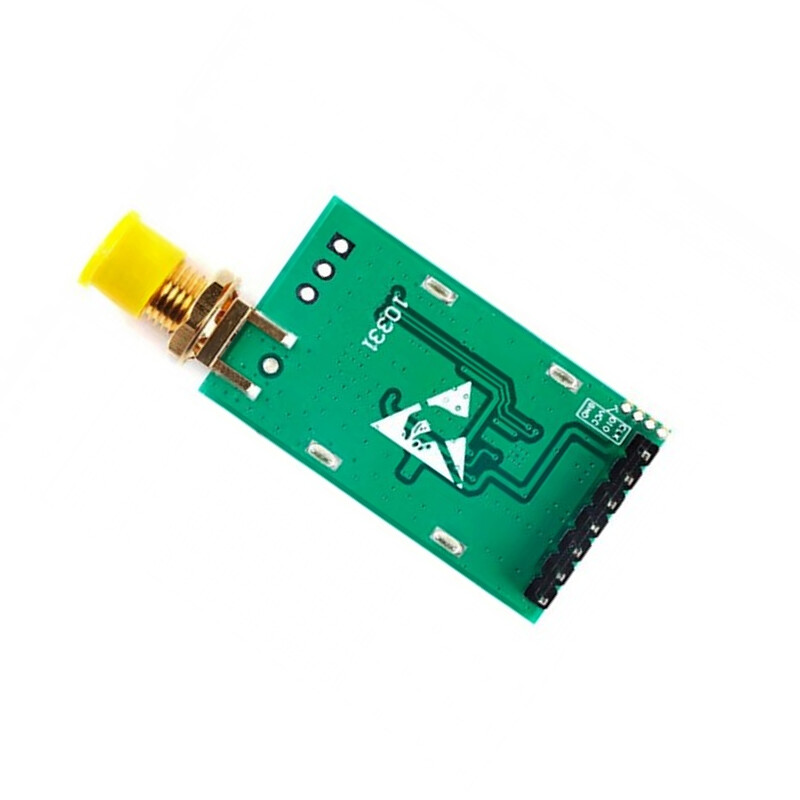

Mesurant 36 × 21 mm et pesant seulement 5,3 g, le module intègre un connecteur SMA femelle assurant une adaptation 50 Ω fiable et la possibilité d’utiliser des antennes extérieures à haut gain
Sa plage de température -40 °C à +85 °C autorise l’usage dans l’agriculture connectée, la gestion de cuves ou le contrôle de machines.
Scénarios d’usage concrets
- Réseaux capteurs agricoles : envoie l’humidité du sol à 2 km du point d’accès.
- Télémétrie industrielle : relève de niveau de silos ou de débit dans des zones reculées.
- Robotique & RC : transmet commandes et télémesure sans Wi-Fi.
- Smart-cities : compteurs d’eau ou d’éclairage public sans câblage long.
En achetant sur ABRID.ma, vous bénéficiez d’un stock local et d’une livraison rapide partout au Maroc (Casablanca, Rabat, Tanger, Agadir, Laâyoune…). Ajoutez simplement l’antenne adaptée et déployez un lien radio professionnel en un clin d’œil
Données techniques
| Fréquence | 410 – 510 MHz (typ. 433 MHz) |
| Puissance TX | 20 dBm (100 mW) |
| Sensibilité RX | −117 dBm @ 1,2 kbps |
| Portée testée | 2,5 km (antenne 5 dBi, terrain ouvert) |
| Débit air | 1,2 kbps – 200 kbps |
| Interface série | UART TTL 3,3 V (tol. 5 V) |
| Alimentation | 2,6 – 5,5 V DC |
| Courant TX | 75 mA | RX : 12 mA | Veille : 0,7 µA |
| Modulation | GFSK |
| Dimensions | 36 × 21 mm | Poids : 5,3 g |
| Package | DIP, broches 2,54 mm |
| Connecteur antenne | SMA femelle, 50 Ω |
| Température | −40 °C → +85 °C |
